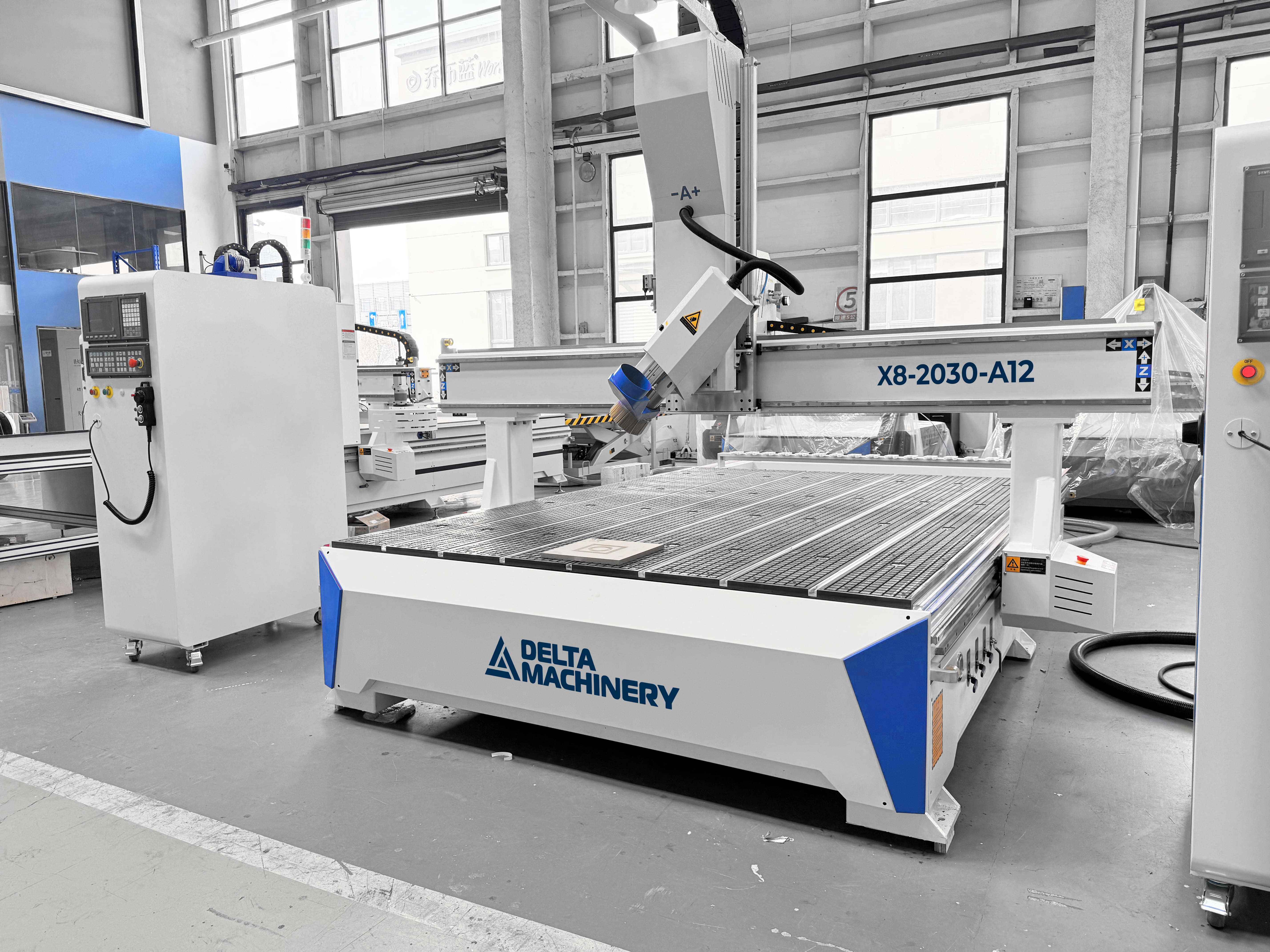

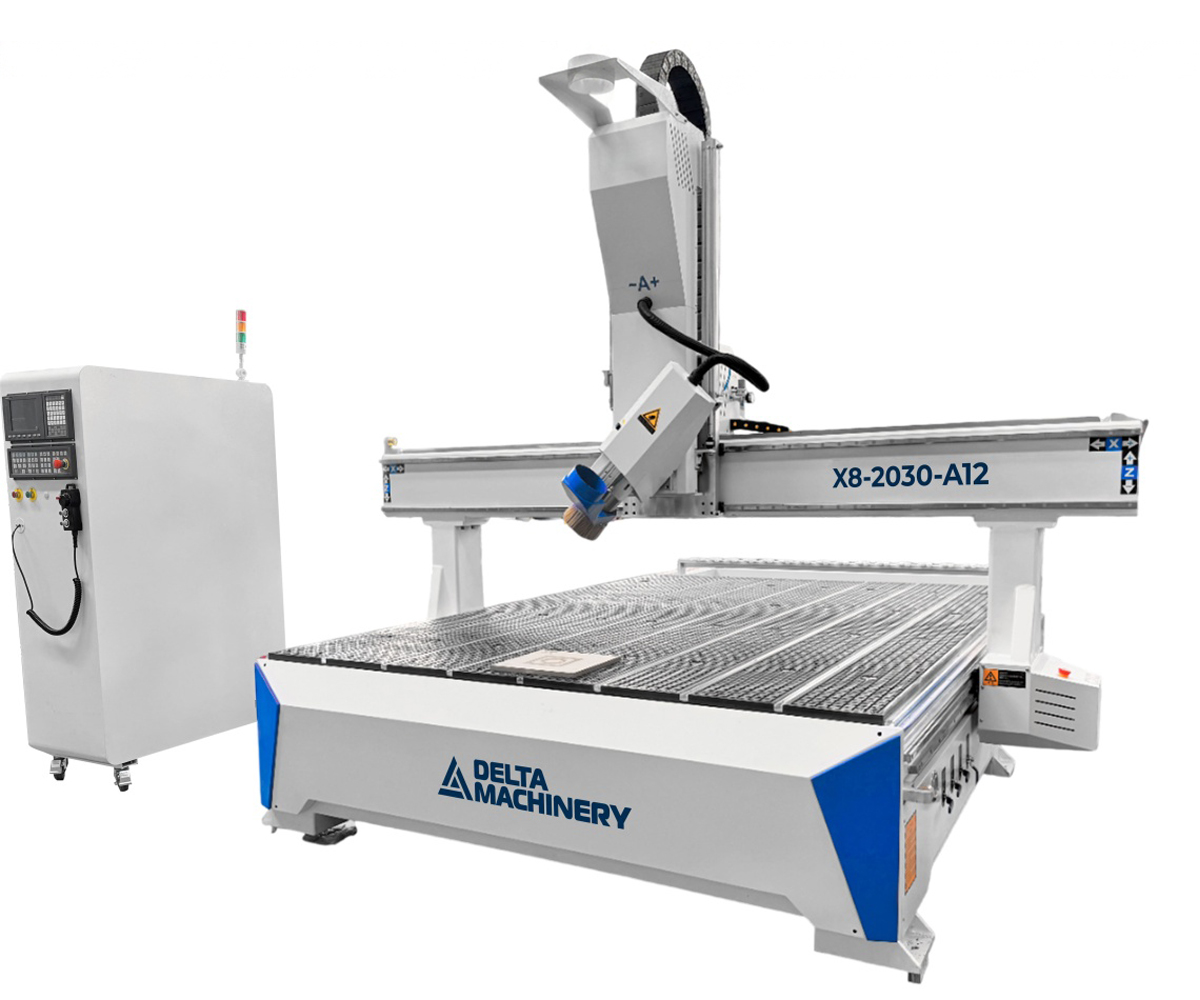

Фрезерный станок с ЧПУ DELTAMACHINERY X8-2030-A12
Артикул: 01-0449
Макс. скорость холостого хода: 45 м/мин
Мощность шпинделя: 7.5 кВт
ПРИМЕНЕНИЕ

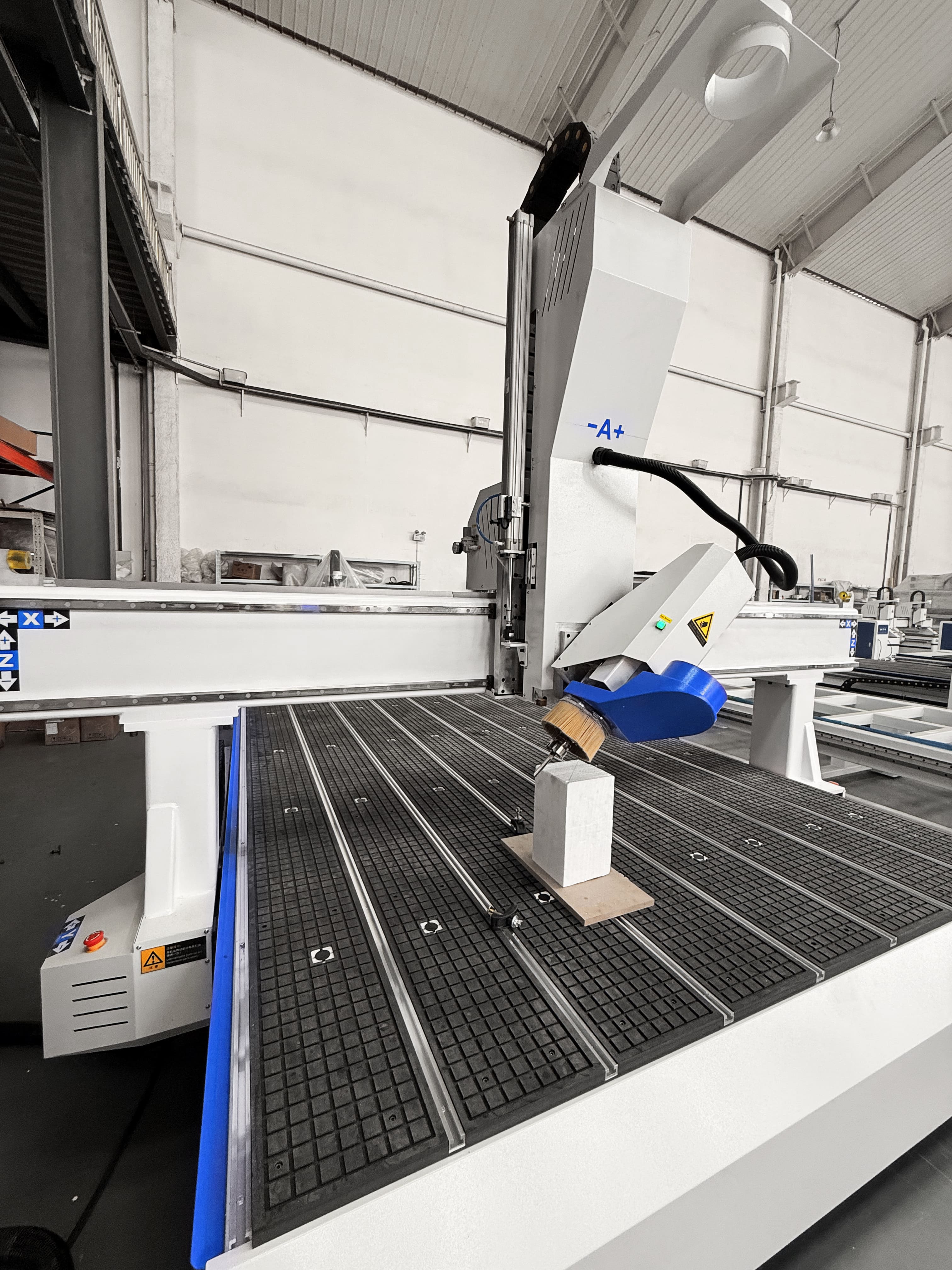

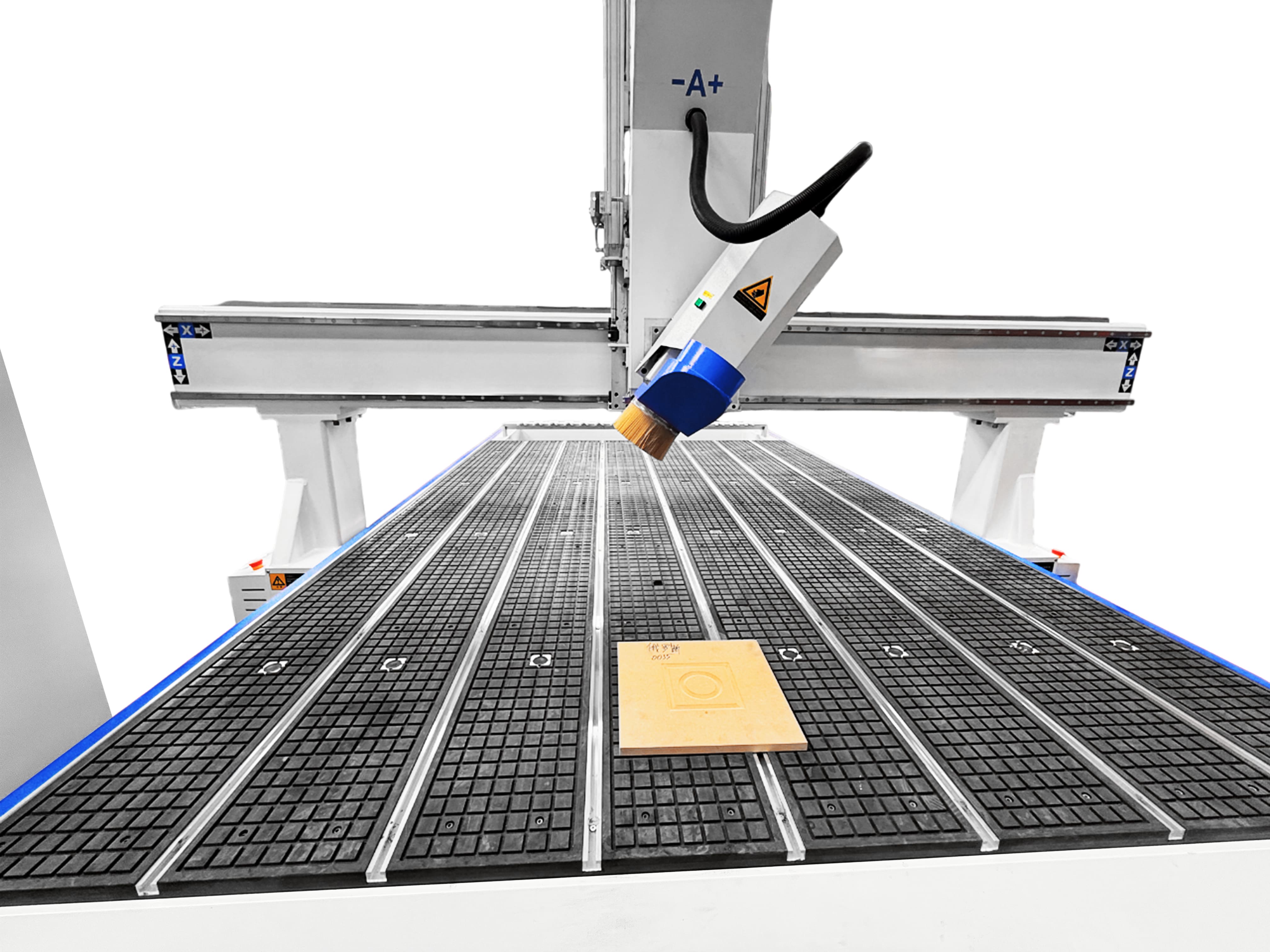

Серия станков X8 оснащена шпинделем с жидкостным охлаждением, имеющий 4-ю ось с ходом на 180° (влево/вправо + 90°), может использоваться для обработки изогнутых поверхностей, гнутых фасадов, моделей и т.п.
Поворотный шпиндель расширяет технологические возможности станка и обеспечивает обработку деталей под различными углами.
КОМПОНЕНТЫ СТАНКА
| Шпиндель с водяным охлаждением и поворотом на 180° | 7,5кВт HQD |
| Чиллер для охлаждения | CW5200 |
| Высокочастотный инвертор | Delta 11кВт |
| Вакуумный стол с роторно-пластинчатым вакуумным насосом | 7.5кВт – 250м3/ч |

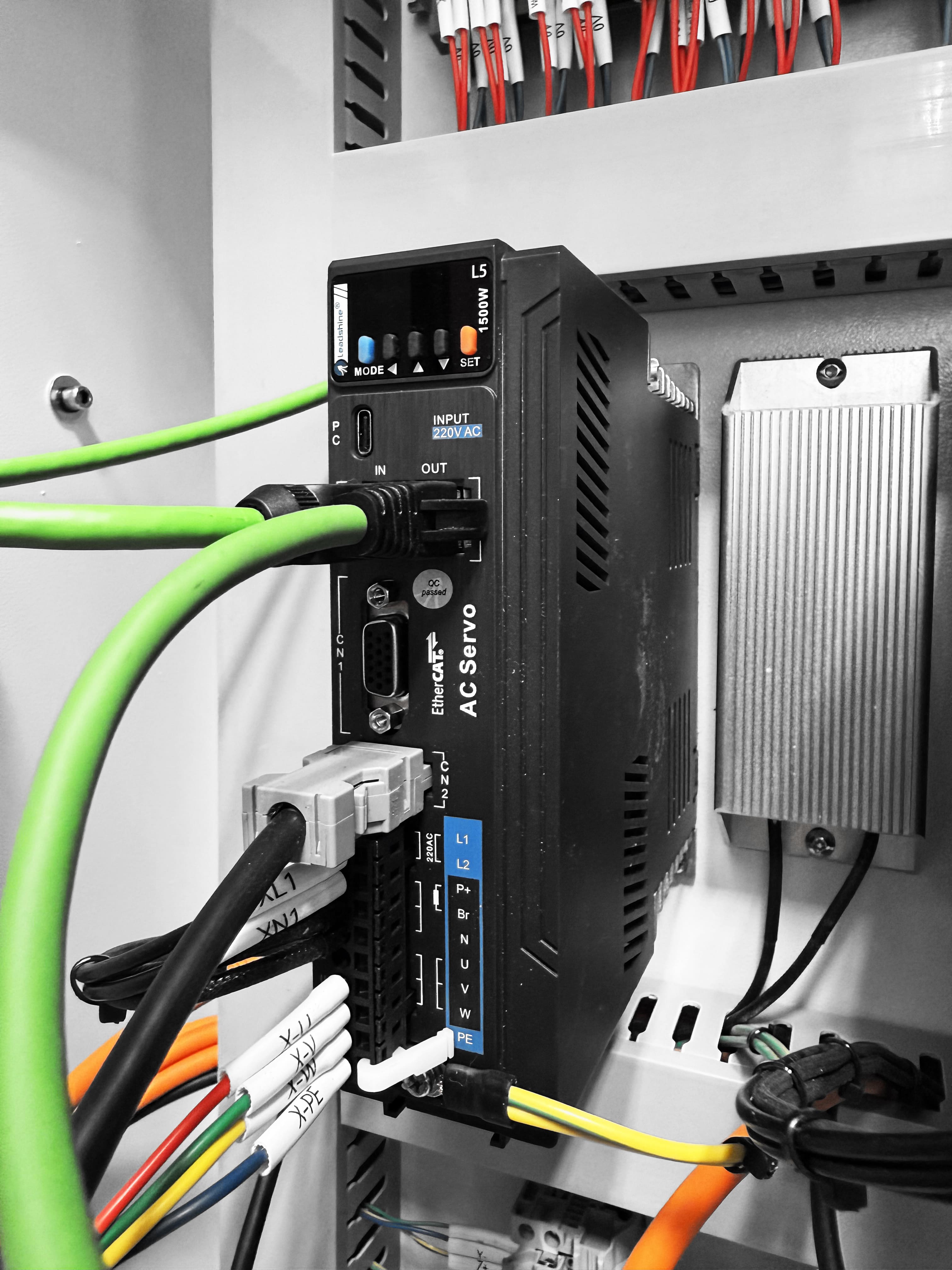

| Сервоприводы и драйверы | Leadshine 1500Вт |
| Японский планетарный редуктор | Shimpo |
| Система управления (4 ось) | SYNTEC 60WE |
| Линейный магазин смены инструмента | 12 инструментов |
| Система смазки | Автоматическая |
| Система кондиционирования электрического ящика | Кондиционер с воздушным фильтром |

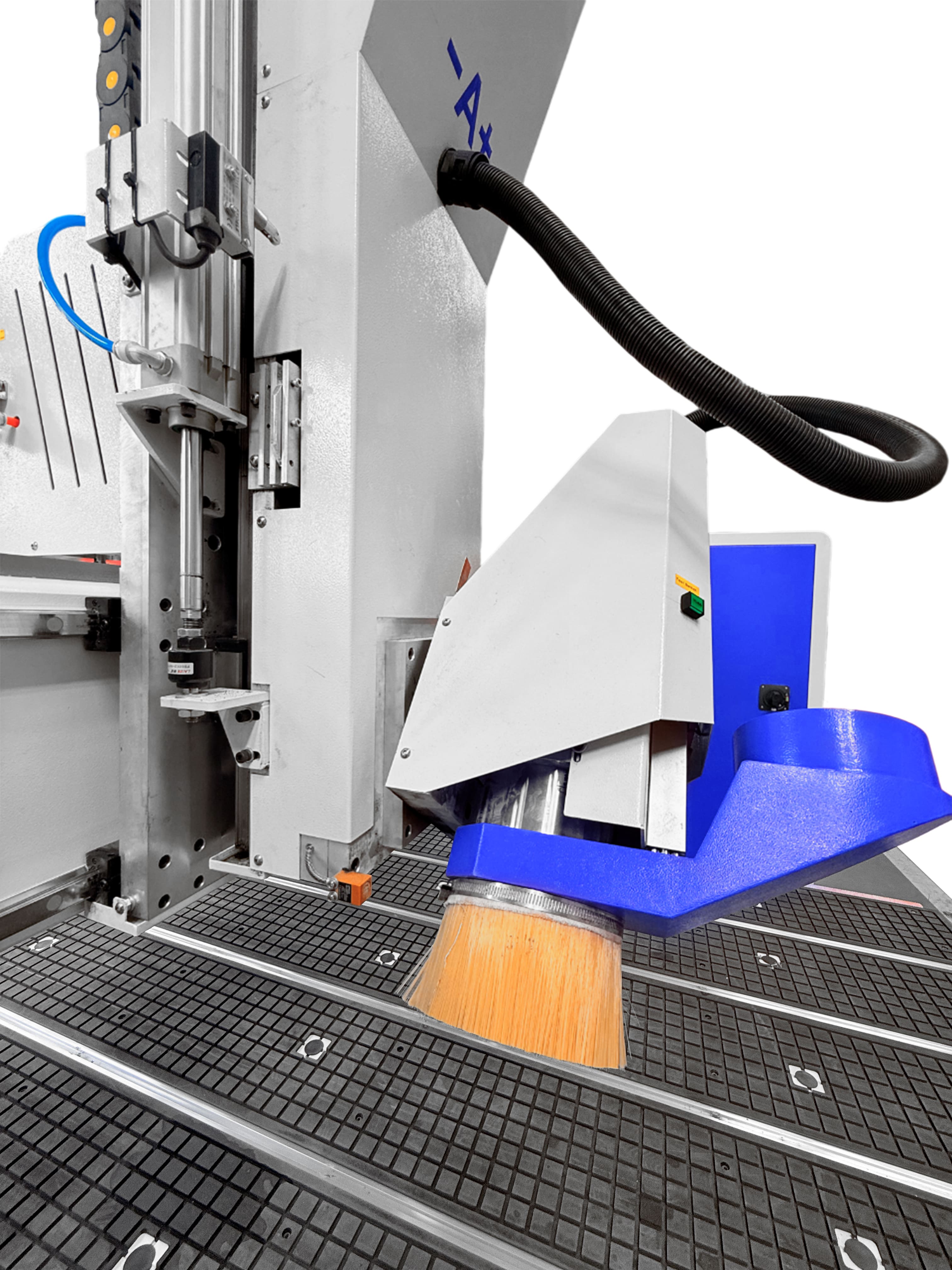

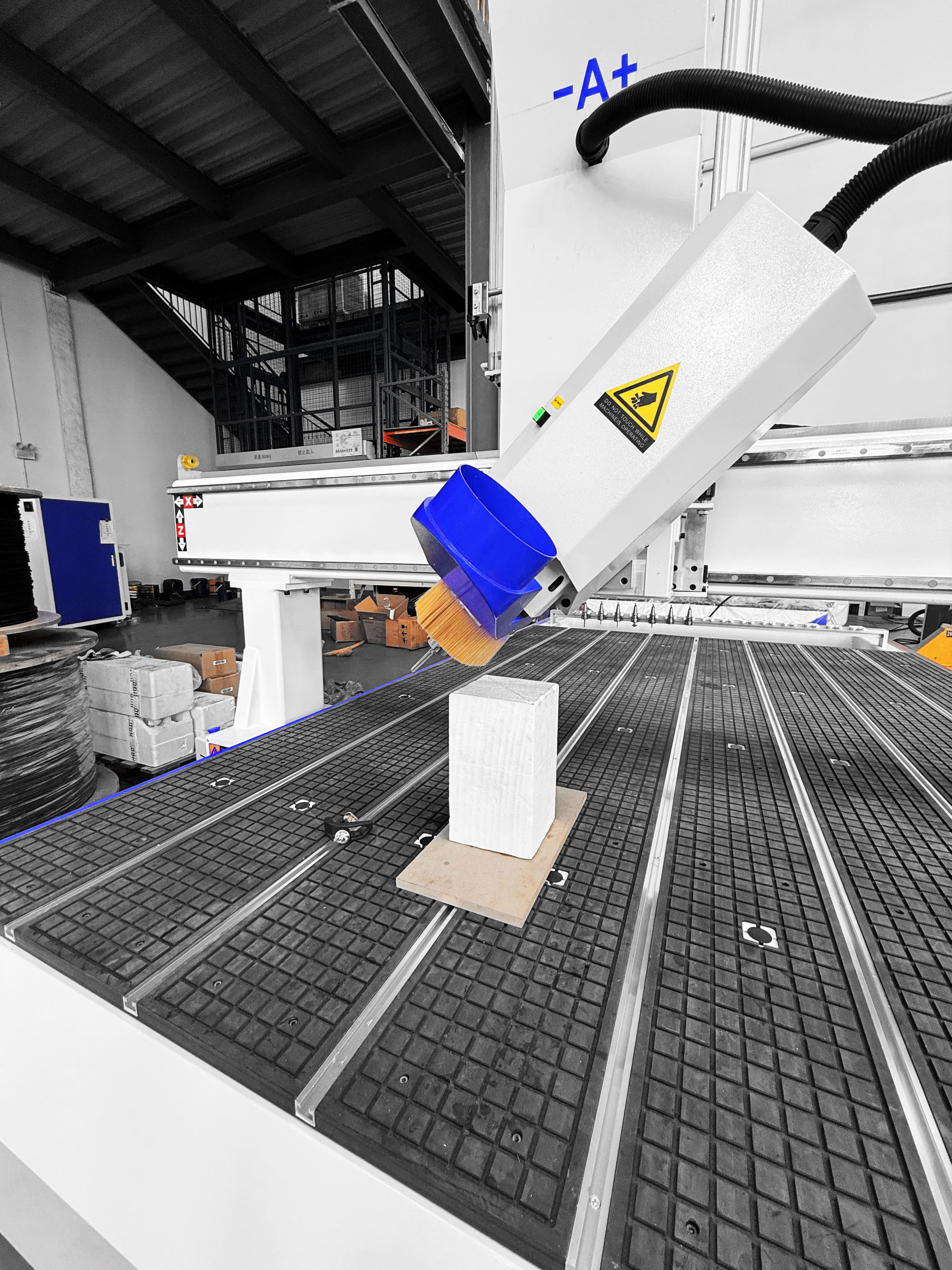

ШПИНДЕЛЬ 7.5 КВТ ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ HQD
Шпиндель жидкостного охлаждения ISO30-ER32 оснащен поворотом оси на 180° (+\- 90°). Большая мощность с более высокой скоростью 0 – 24000об/мин.

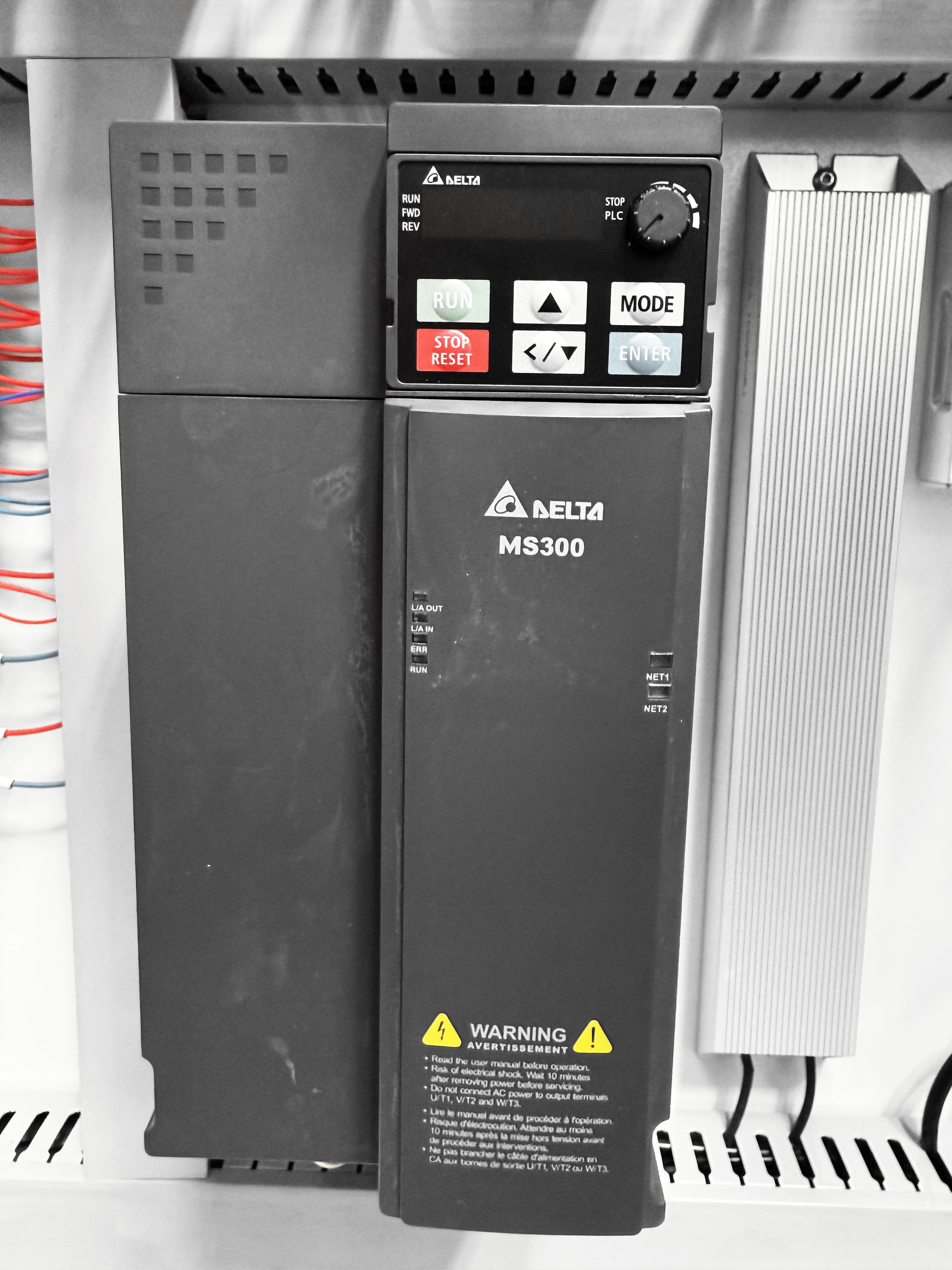

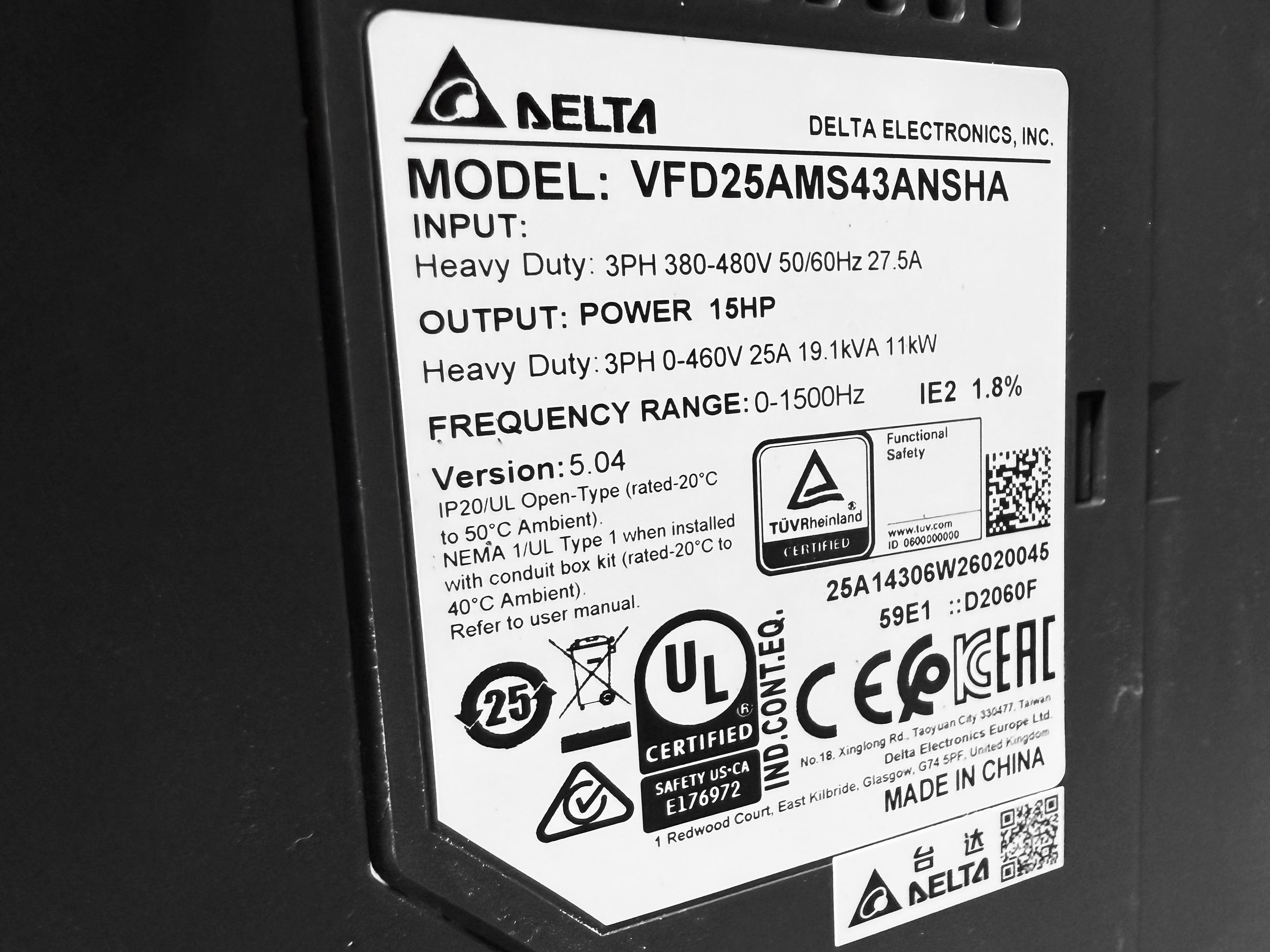

DELTA ВЫСОКОЧАСТОТНЫЙ ИНВЕРТОР
МЅЗ00 промышленная серия, 11кВт. Высокопроизводительный векторный инвертор. Стабильность системы на любых режимах

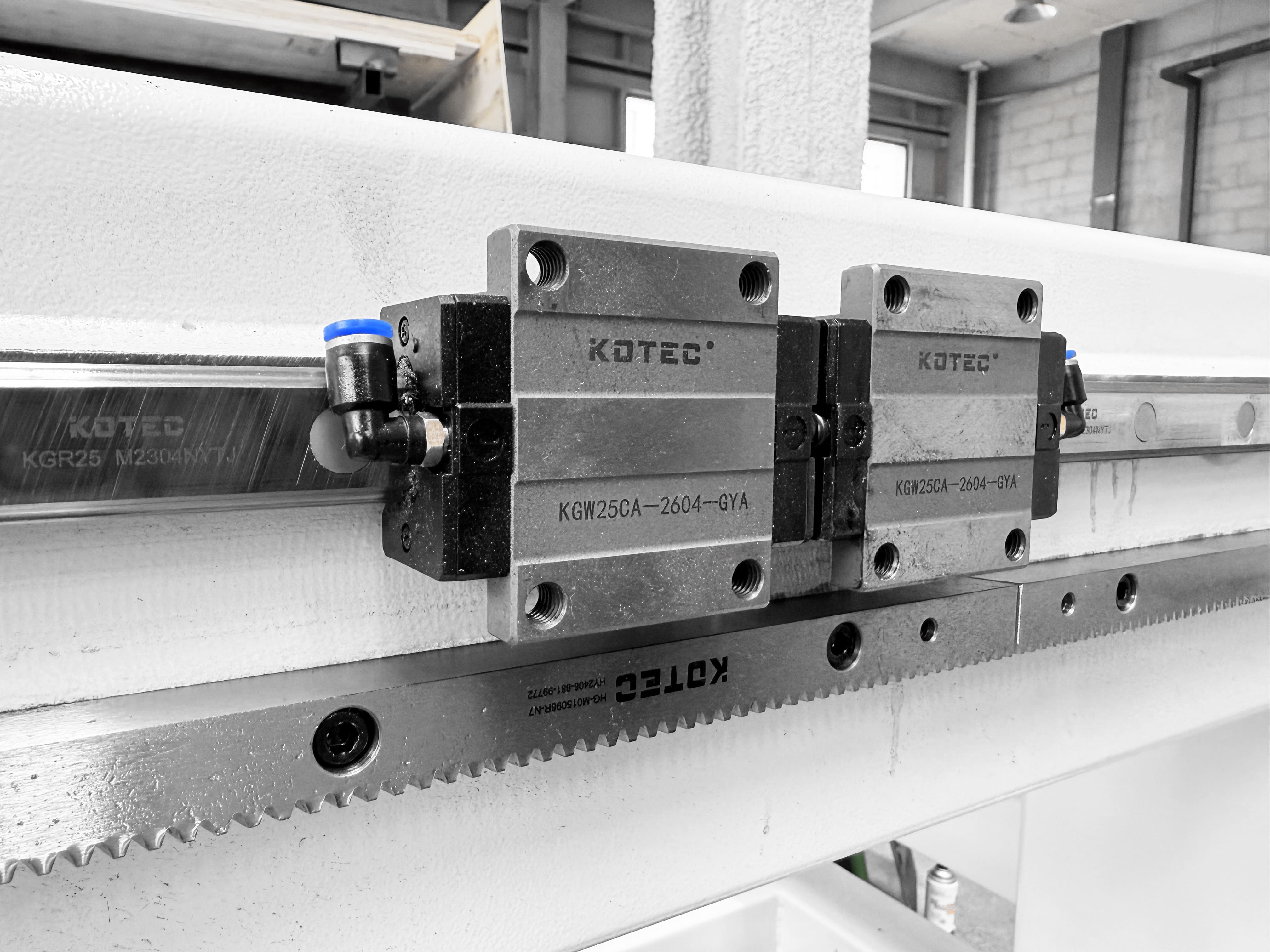

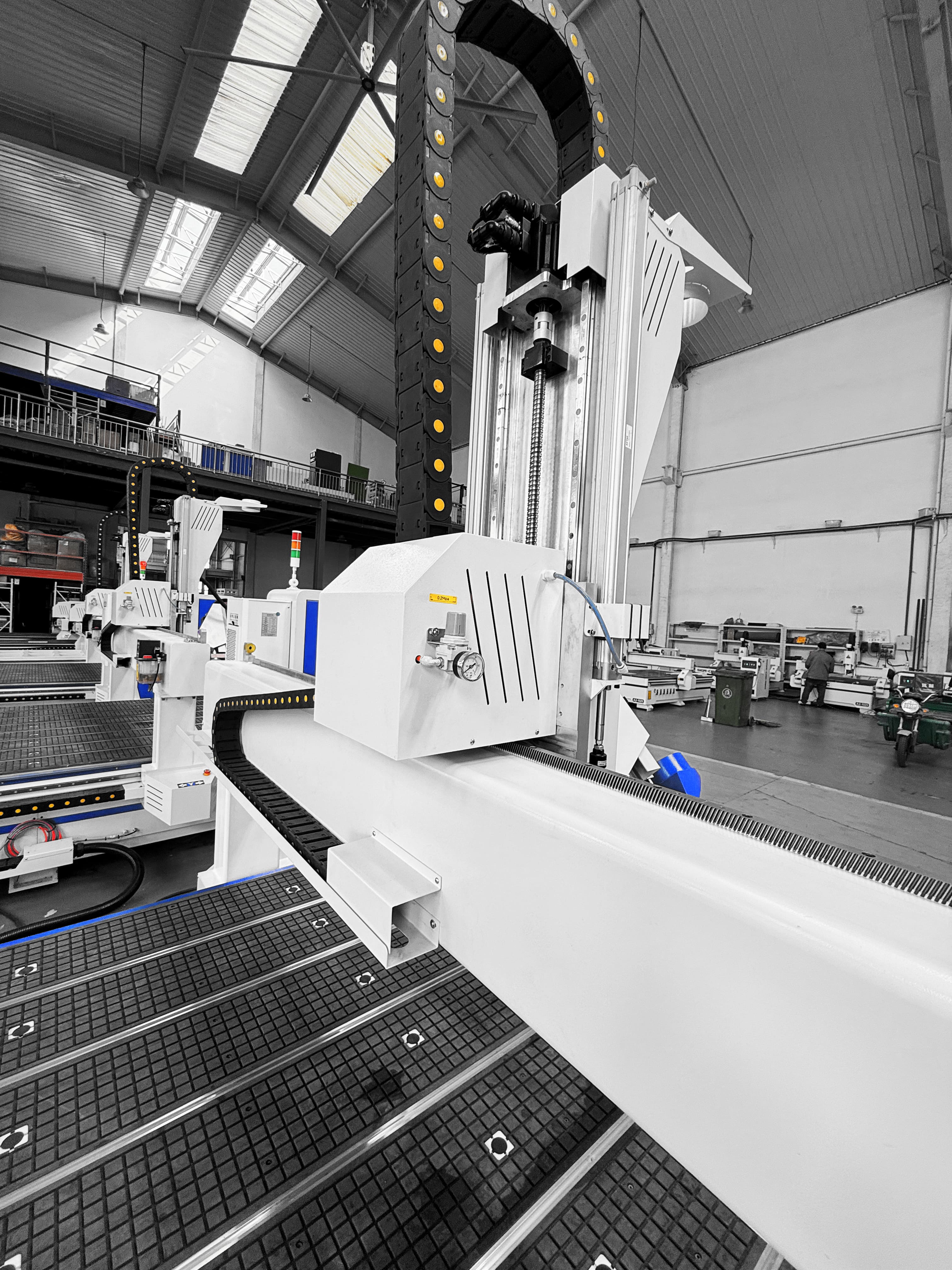

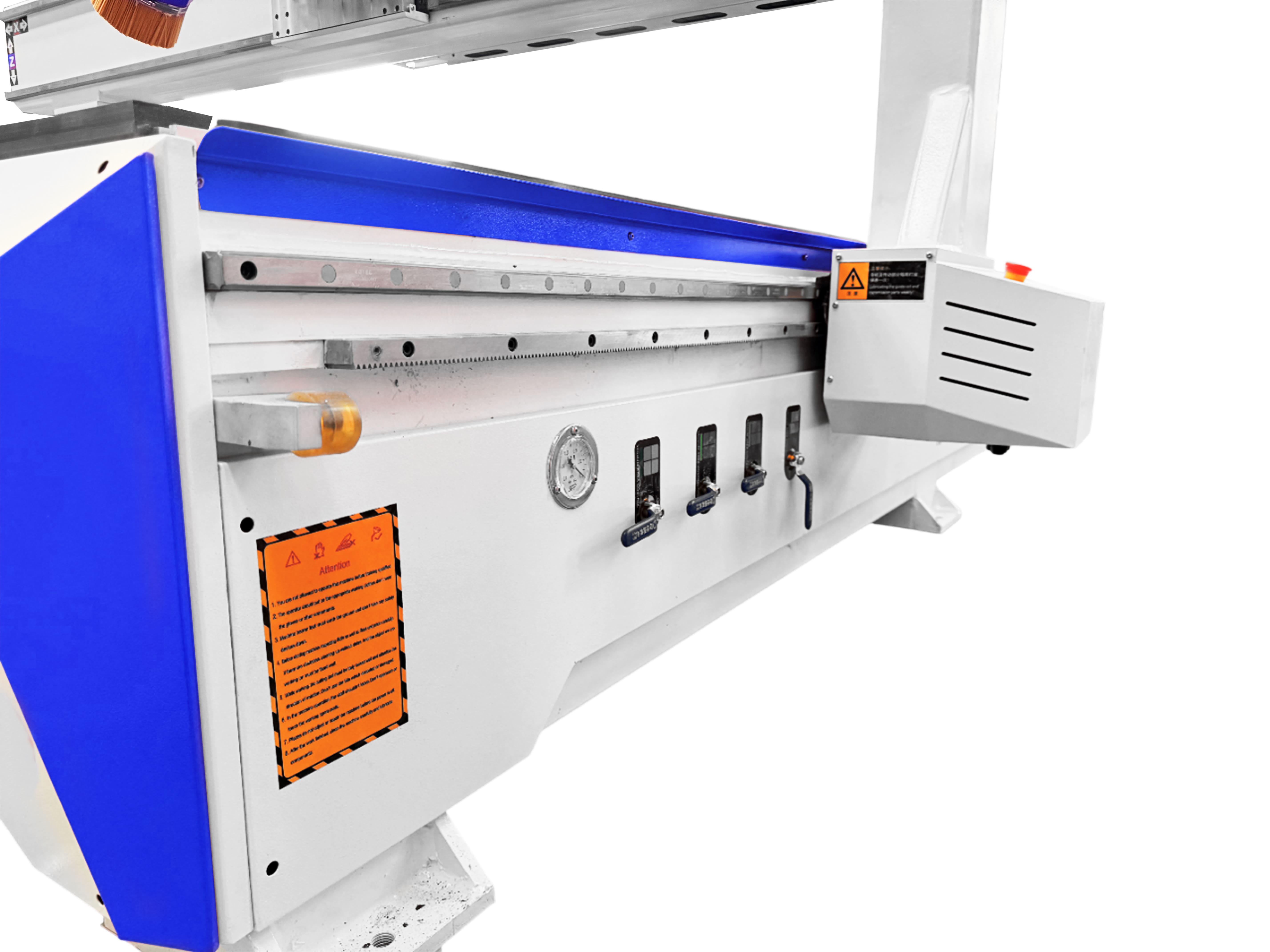

НАПРАВЛЯЮЩИЕ И РЕЙКИ
Станок оснащен высокоточными линейными направляющими и подшипниками 25 мм и косозубыми рейками и шестернями от компании KOTEC.
ТЯЖЕЛАЯ СТАНИНА
Обработка станины и фрезеровка технологических плоскостей производится на обрабатывающем центре с последующей термообработкой и подготовкой к покраске с применением антикоррозийных материалов

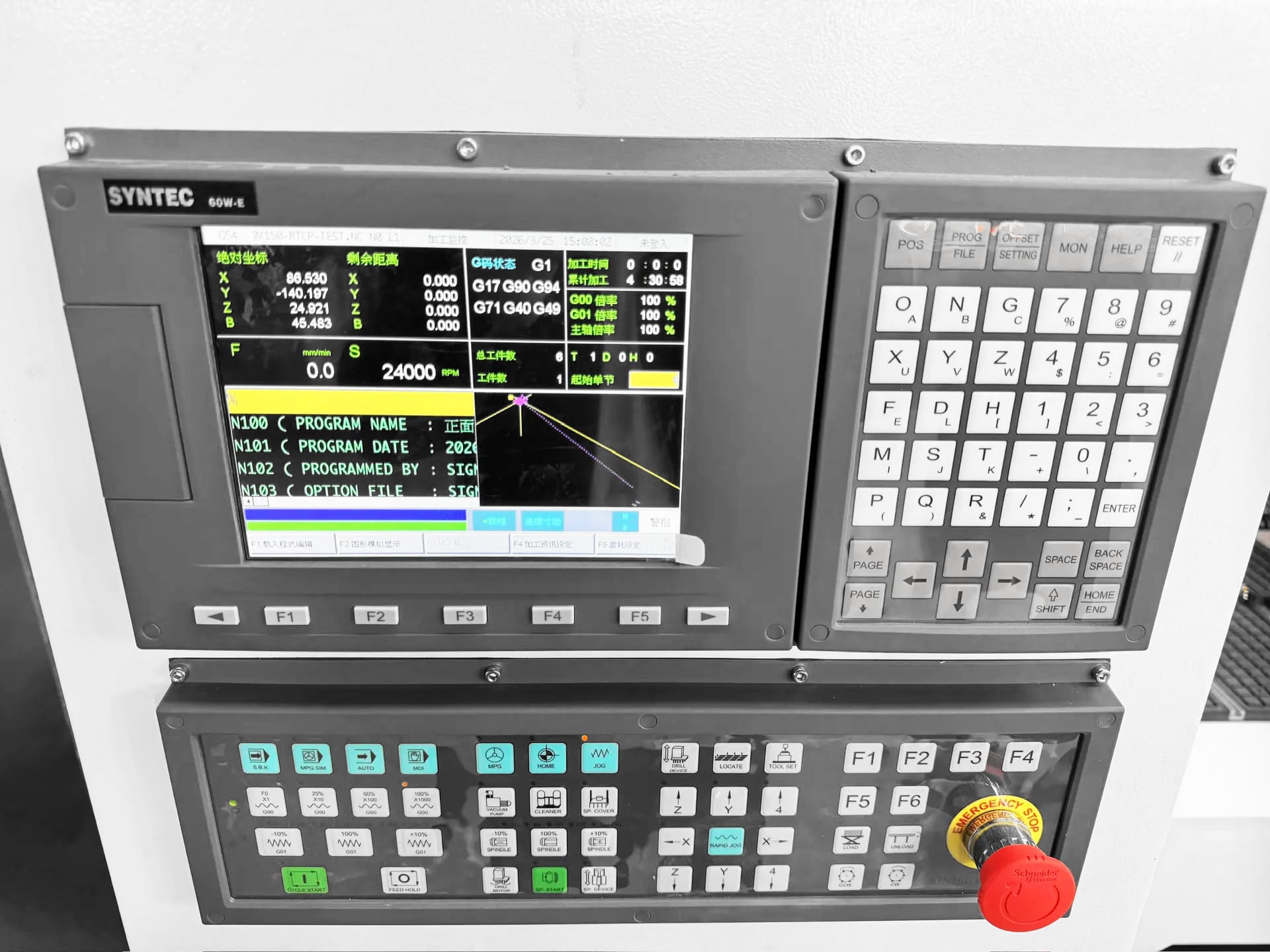

SYNTEC 60WE СИСТЕМА УПРАВЛЕНИЯ

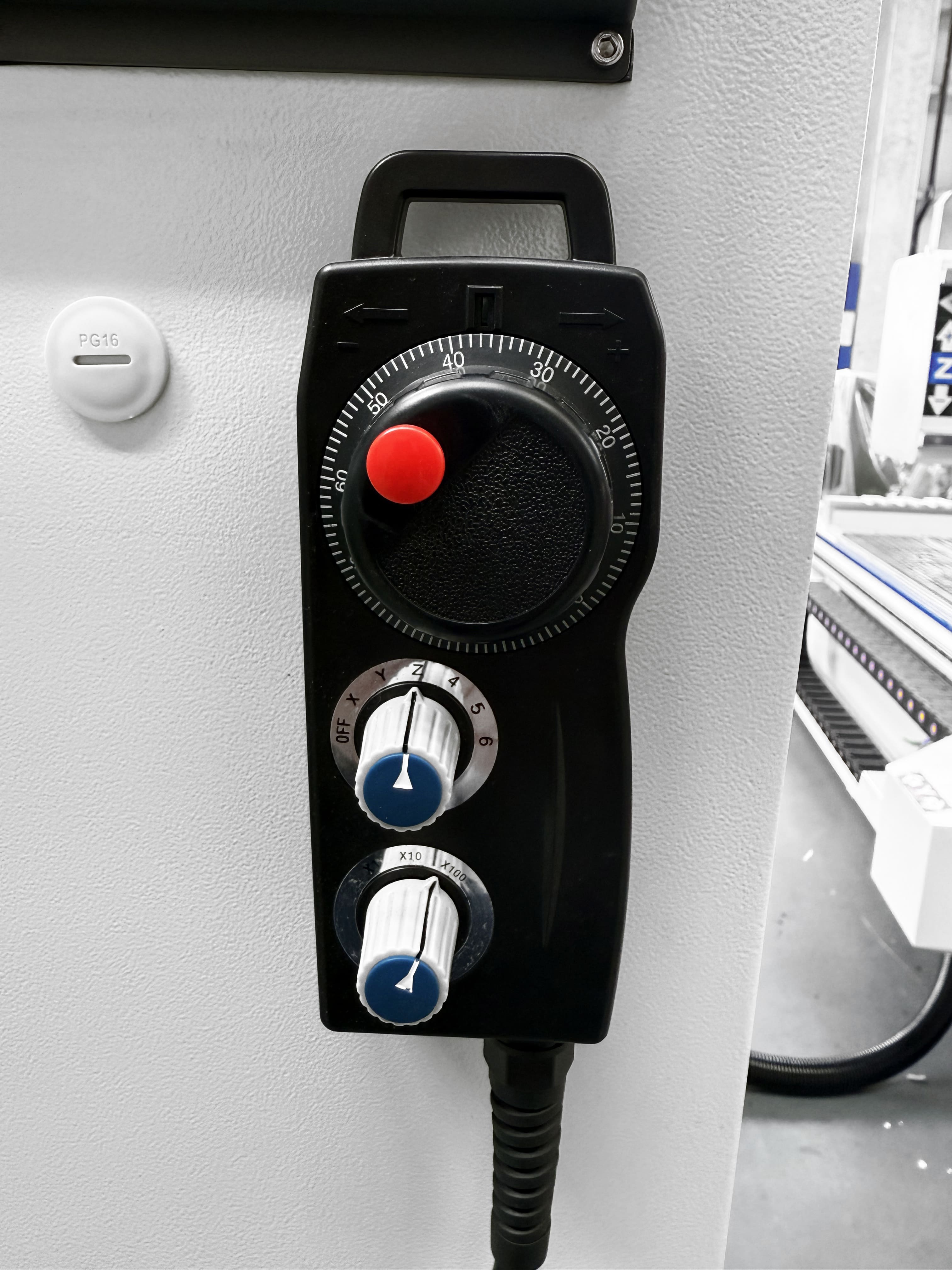

Система управления SYNTEC 60WE с поддержкой 4-й оси – промышленное, проверенное временем, техническое решение для управления 4-осными системами ЧПУ. Сервисный пульт для удобства настройки и обслуживания. Высокая производительность и интуитивно понятный интерфейс.

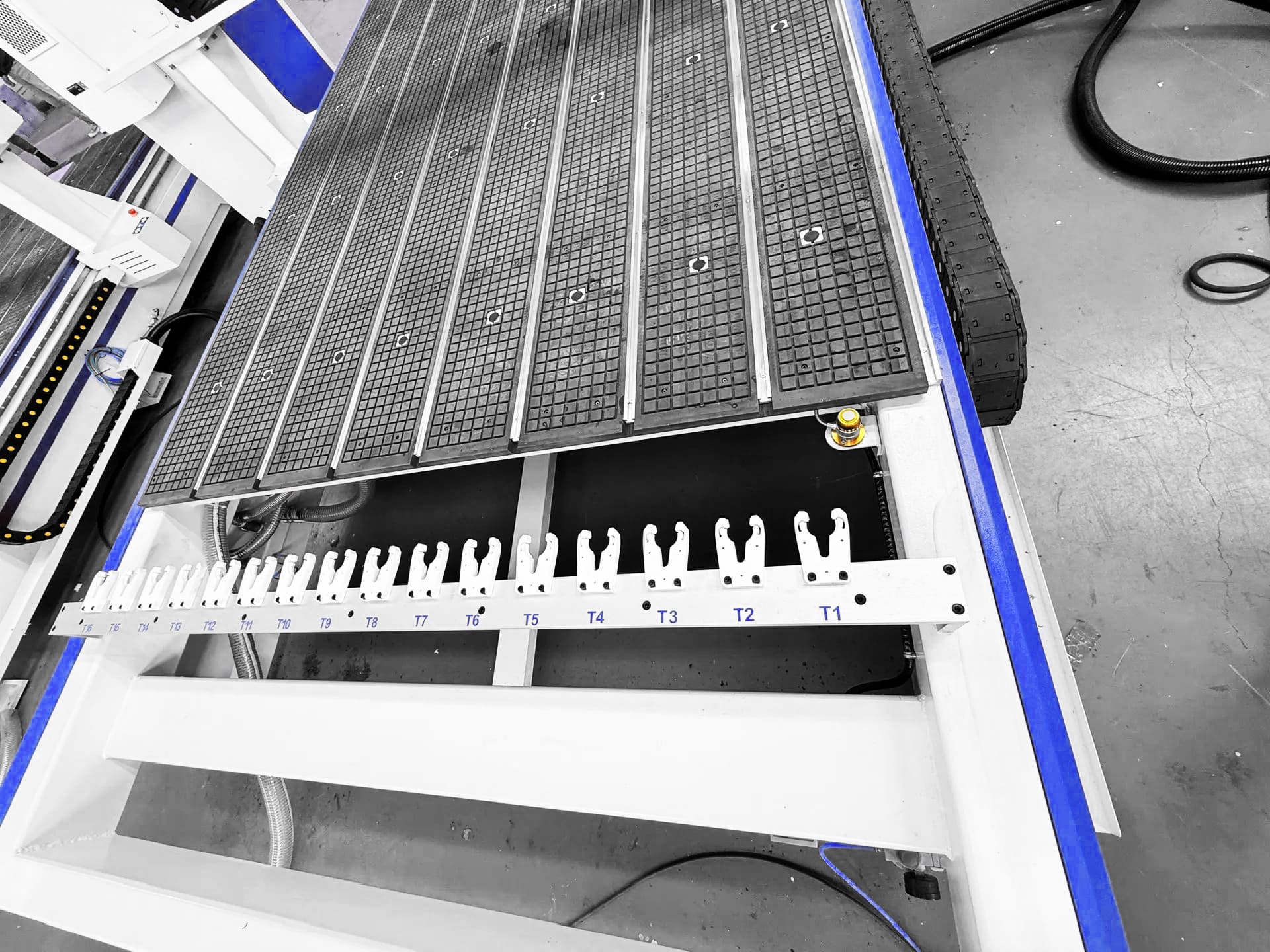

ЛИНЕЙНЫЙ МАГАЗИН СМЕНЫ ИНСТРУМЕНТА
12 слотов для установки различного инструмента, применяющегося в техпроцессе обработки. Быстрая смена инструмента с высокой эффективностью.

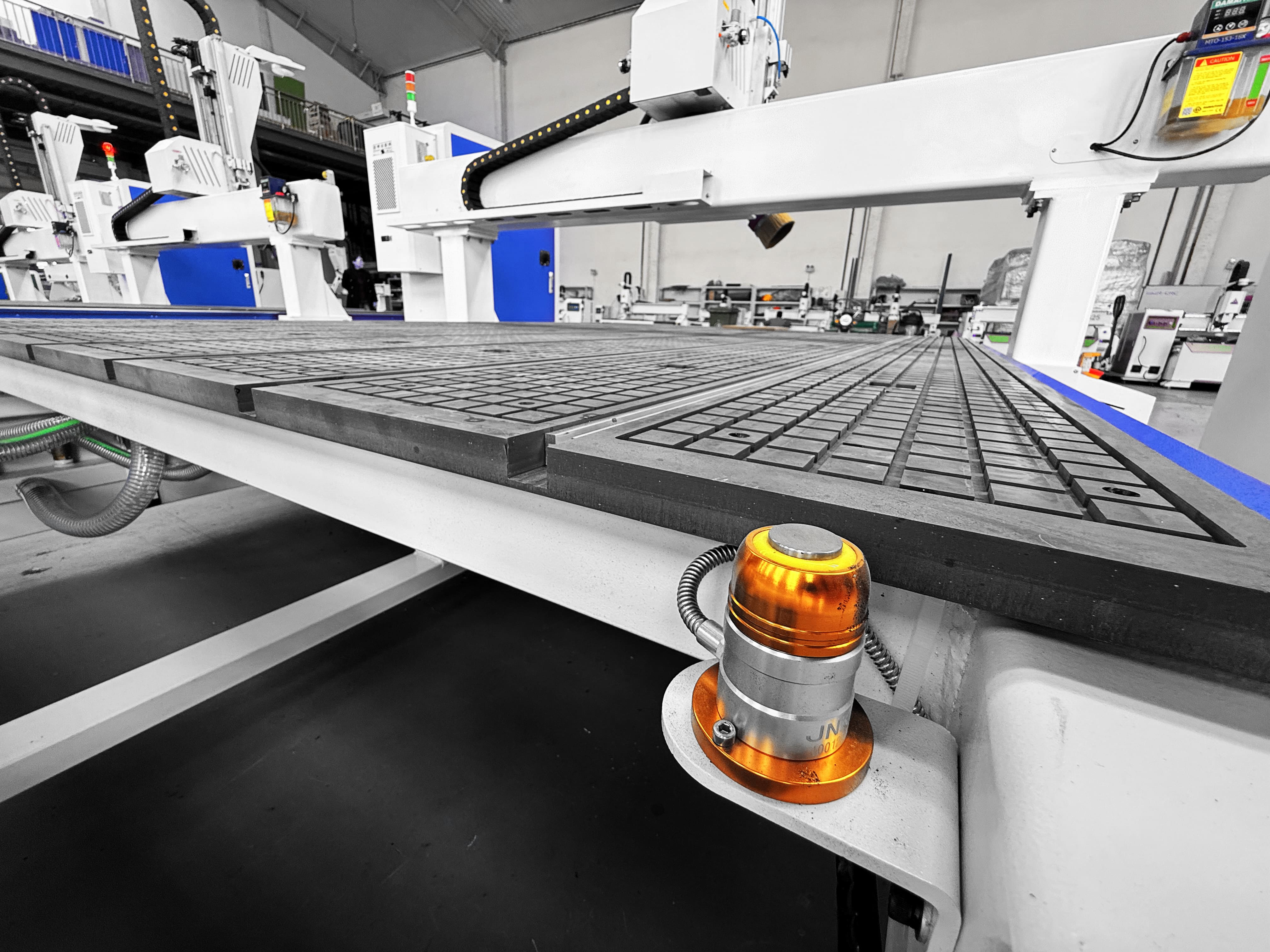

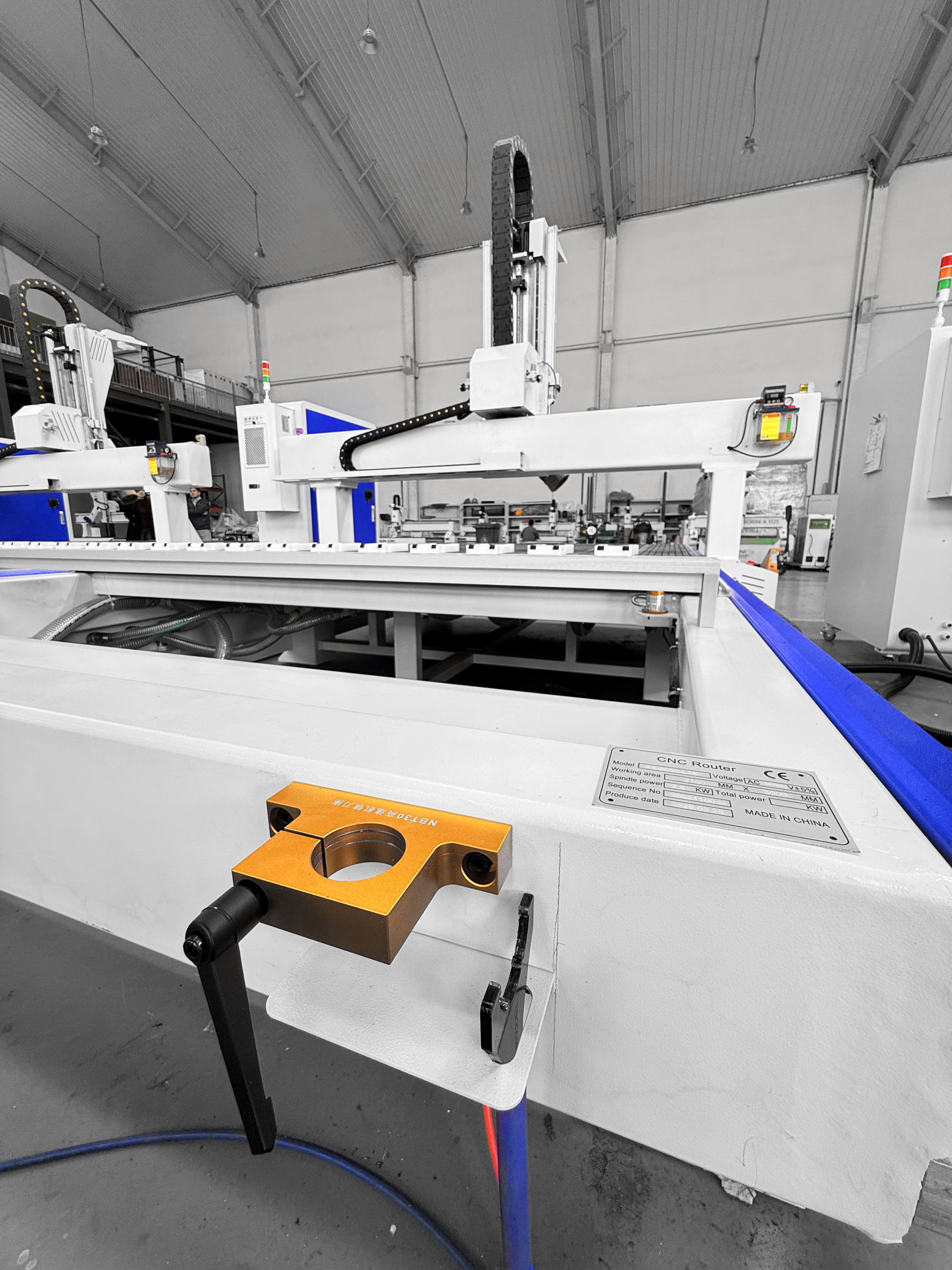

ДОПОЛНИТЕЛЬНЫЙ МЕХАНИЧЕСКИЙ КОНТРОЛЬ ЗОН КОНЕЧНОГО ПОЛОЖЕНИЯ
Эффективное противодействие аварийным ситуациям. Стабильный контроль позиционирования.
УСИЛЕННЫЕ ЭКРАНИРОВАННЫЕ КАБЕЛИ
Гибкие кабели в силиконовой изоляции с внешней оболочкой из негорючего материала. Силовой слой защищен бронепленкой от разрыва и деформаций при изгибе.

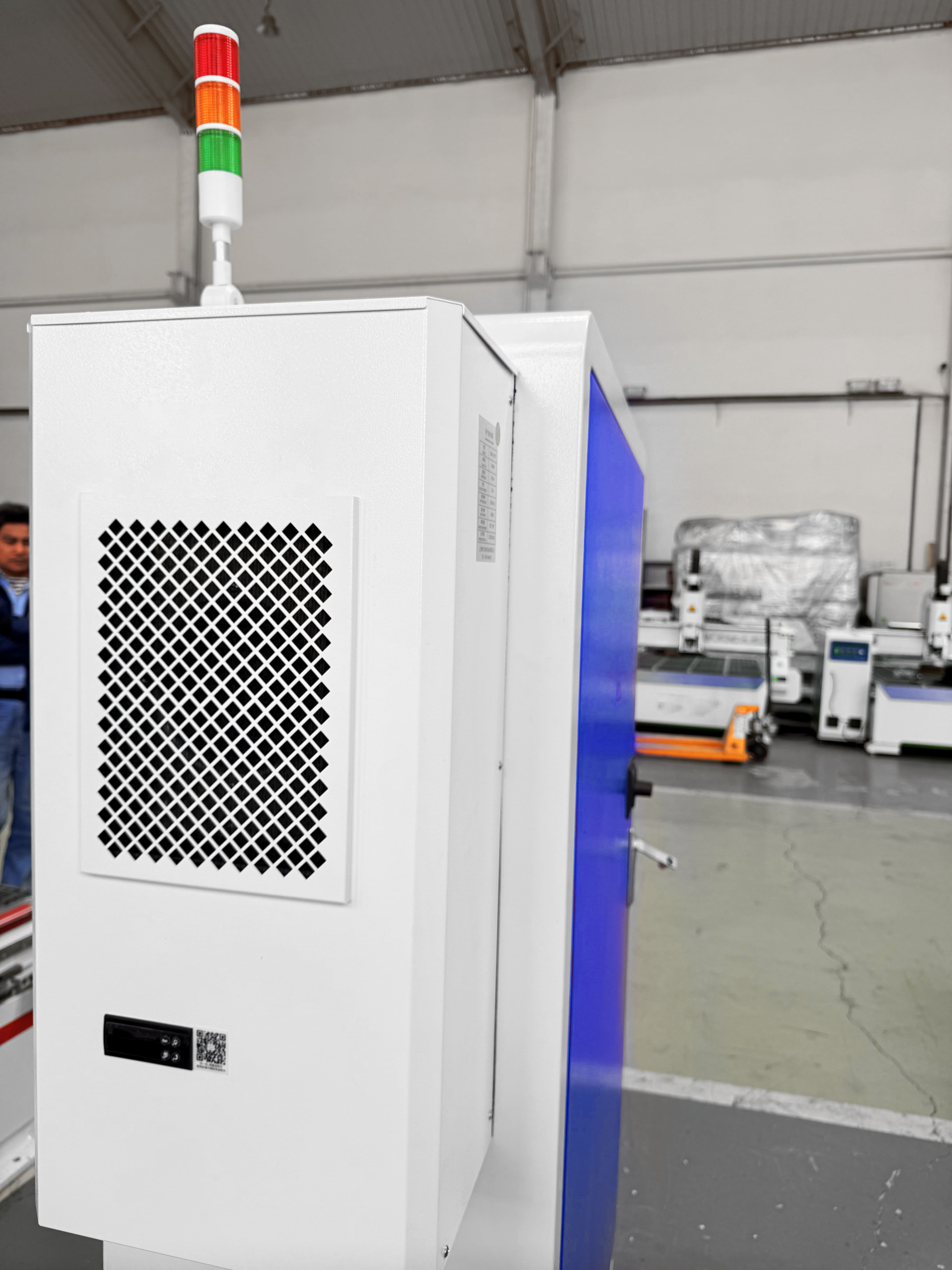

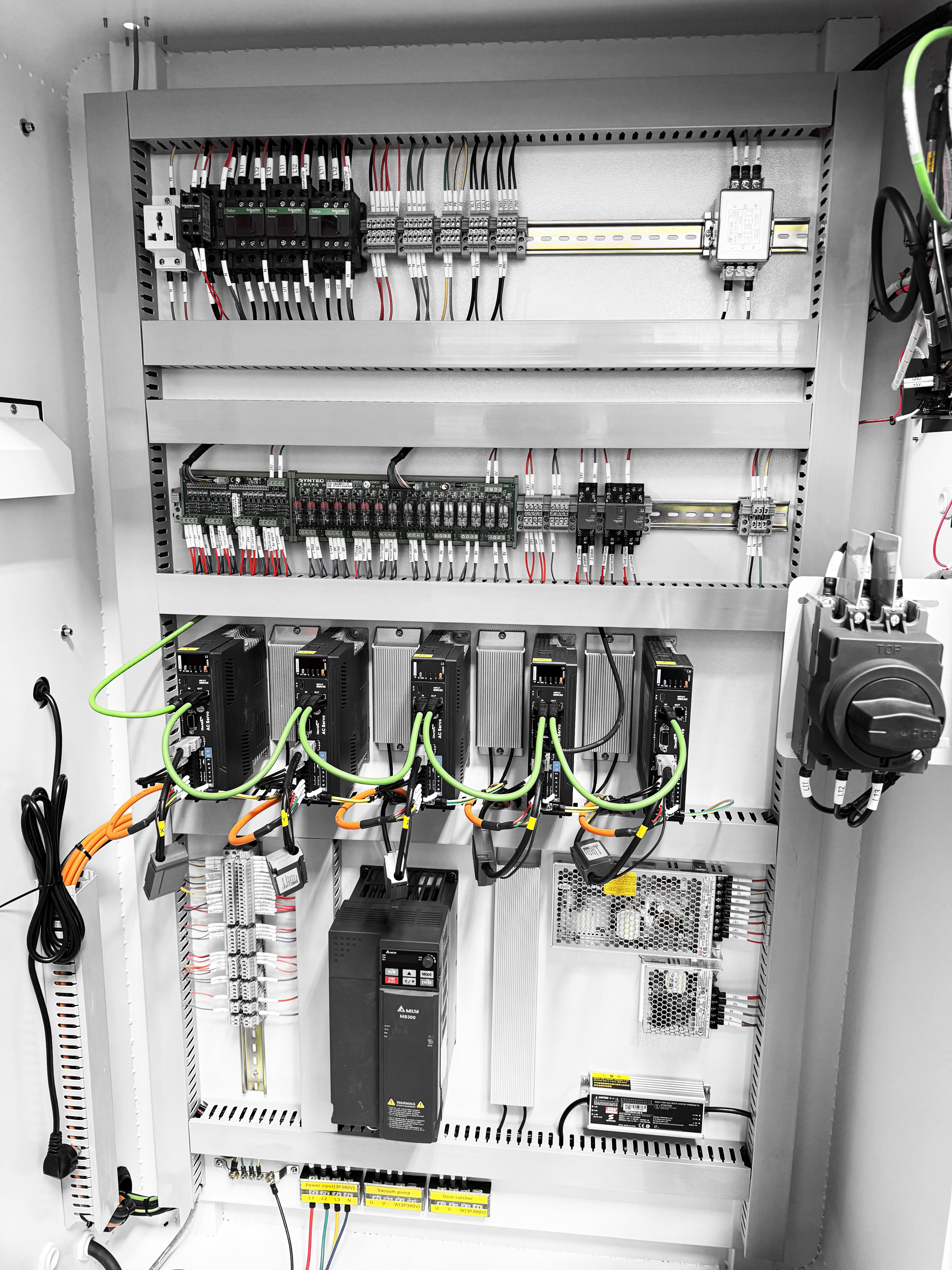

НЕЗАВИСИМЫЙ ШКАФ УПРАВЛЕНИЯ

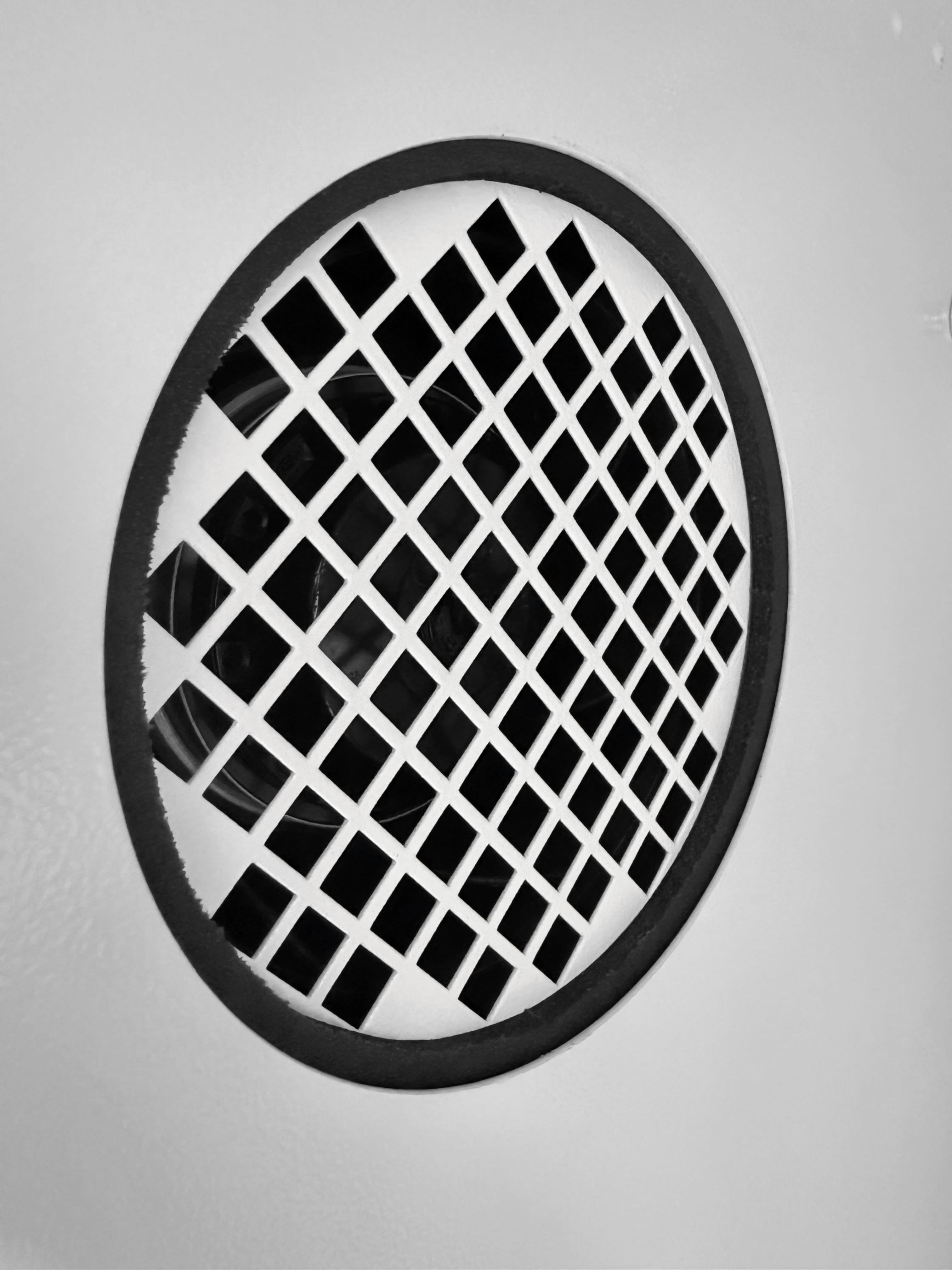

Шкаф управления выполнен в пылезащищенном исполнении и оснащен системой кондиционирования с воздушным фильтром. Кондиционер с температурным датчиком расположен на задней части электроблока. Такое решение позволяет создать идеальную температуру для работы контроллеров, инверторов, драйверов и систем управления, защищает их от перегрева даже при самом интенсивном графике работы и позволяет в разы увеличить ресурс электронных компонентов.

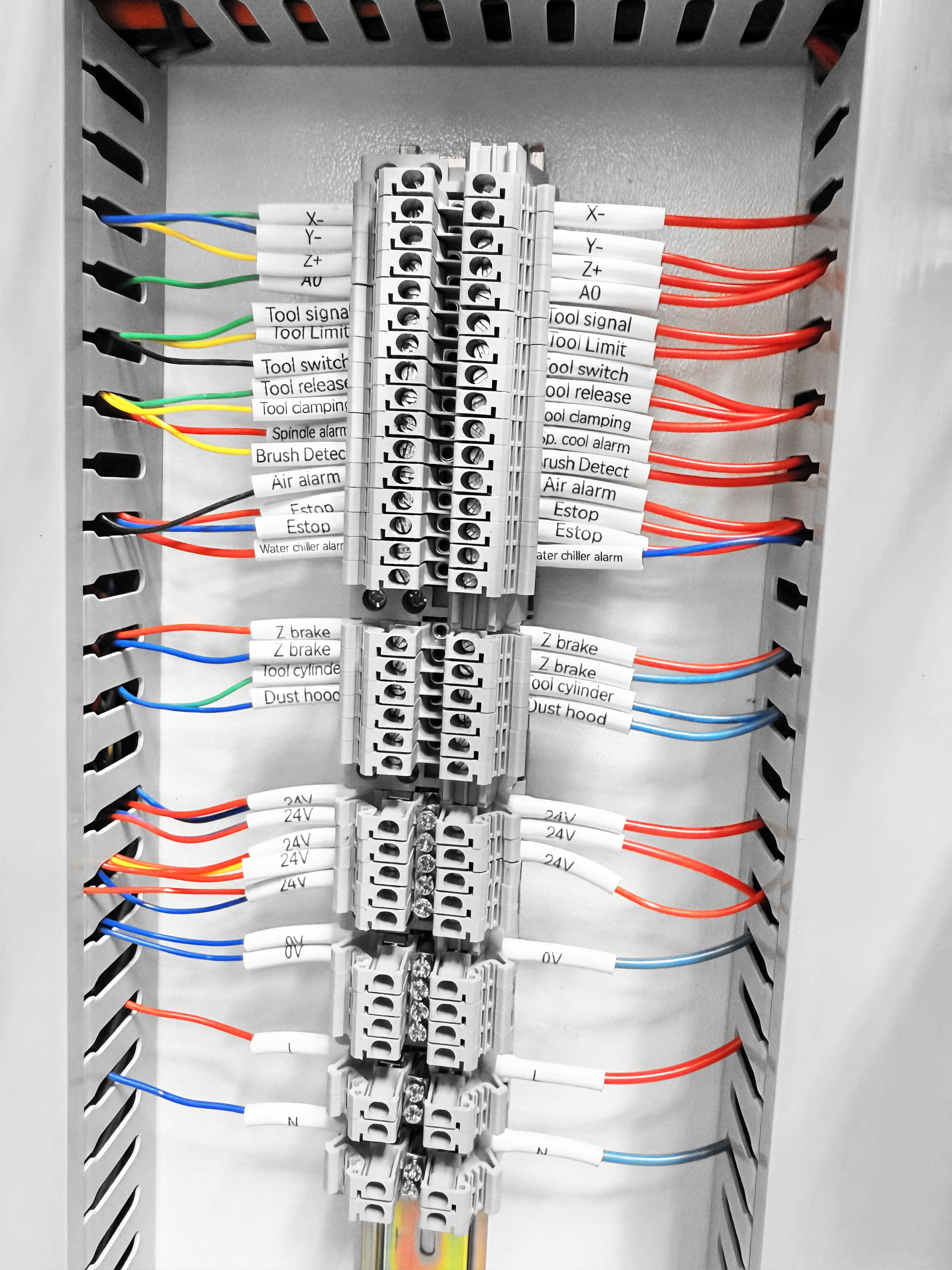

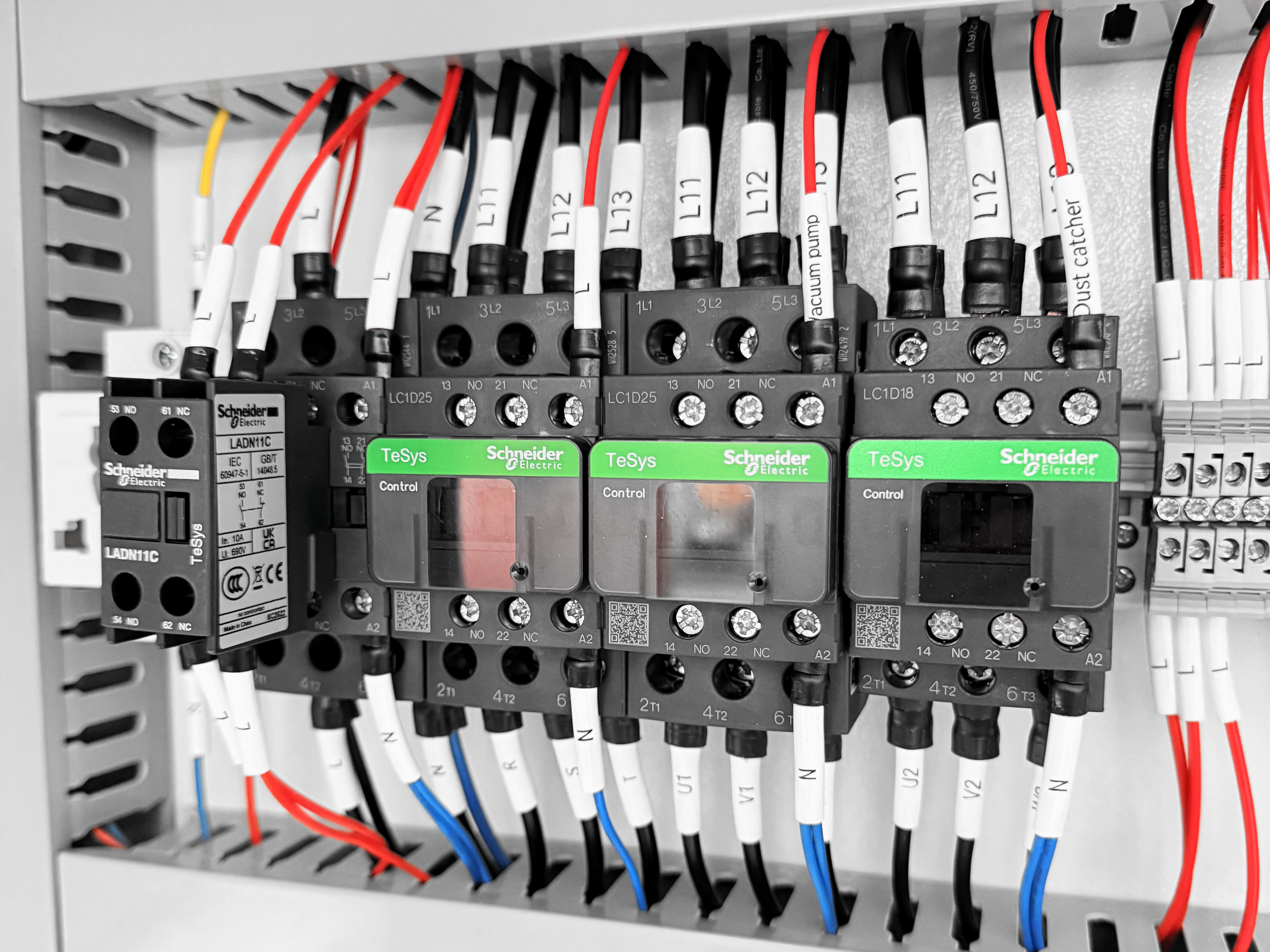

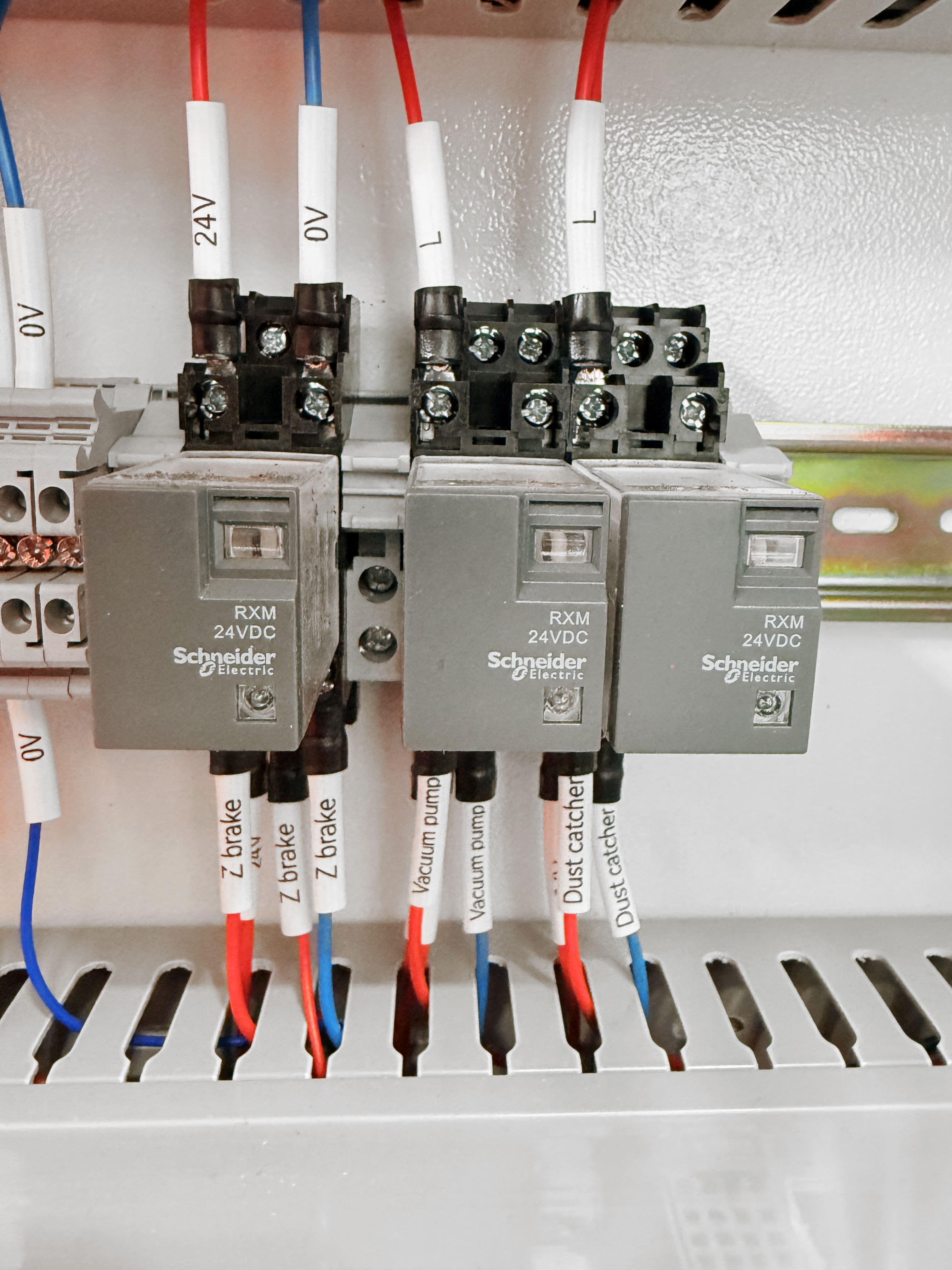

ЭЛЕКТРИЧЕСКАЯ СХЕМА
Собрана только из качественных электрокомпонентов от производителей Schneider, Delta и др. Все электрические компоненты и коммутации пронумерованы и обозначены согласно электрической схеме для удобства технического обслуживания.

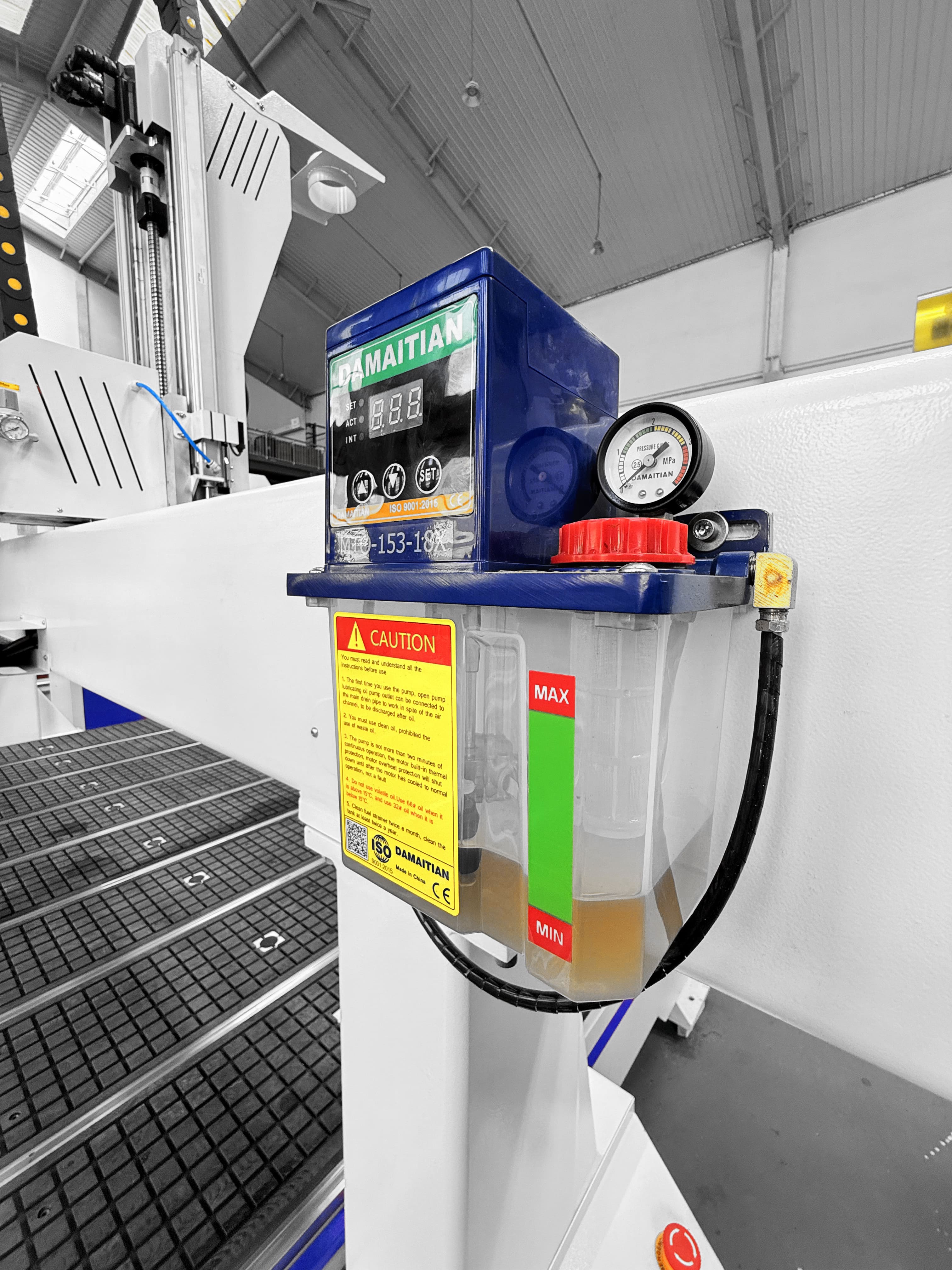

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Работает по заданному алгоритму и подает смазочный материал к подшипникам в автоматическом режиме согласно заданному производителем регламенту.

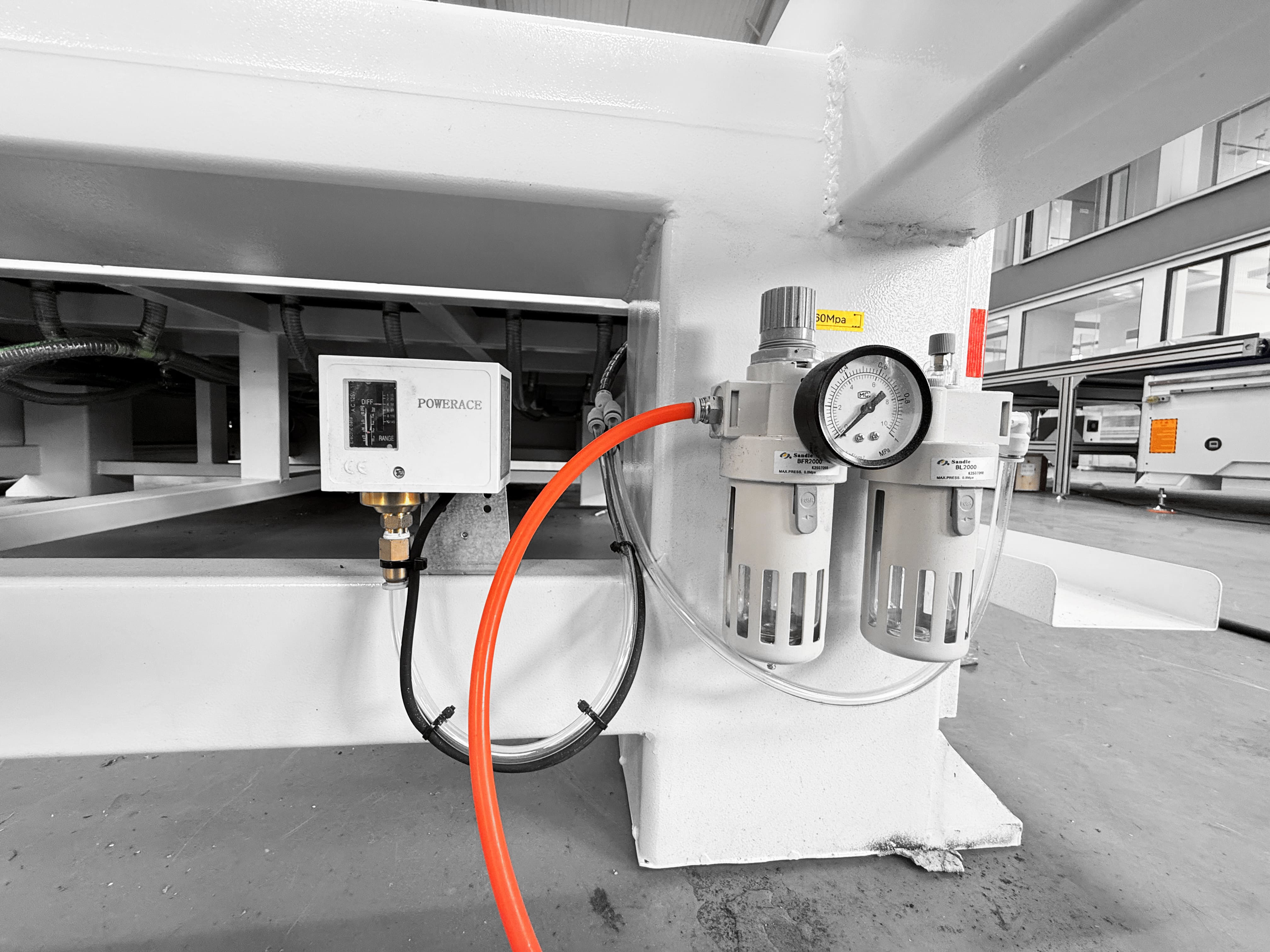

БЛОК ПОДГОТОВКИ ВОЗДУХА
В состав блока подготовки воздуха входит лубрикатор для подачи смазочного материала в пневмосистему, влагоотделитель с продуваемой колбой и реле контроля давления в пневматический системе, позволяющее отключить станок при внезапной просадке давления в пневмосистеме, тем самым помогает избежать аварийных и нештатных ситуаций.
